铝合金带连锁铠装铝合金电缆AC90
铝合金带连锁铠装稀土高铁铝合金电力电缆(铝合金铠装)YJHLV8

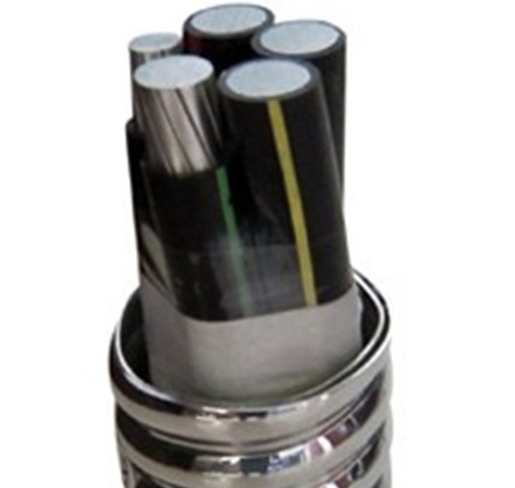

1. 产品结构特点：
紧压绞和稀土高铁铝合金导体
阻燃交联聚乙烯绝缘
轧纹聚酯带绕包
铝合金带连锁铠装护层
聚氯乙烯护套或聚烯烃护套
5000V及以上采用内、外屏蔽层
2. 产品特性分析：
稀土高铁铝合金电力电缆在发达国家已得到广泛应用。
导体：抗蠕变、高柔韧、强延展、低反弹、连接稳定。
绝缘：耐高温、防燃烧、抗老化、强耐用、低碳环保。
铠装层：经济性能优越，特殊的自锁形式，坚固强韧。
外护套：采用无铅无镉的PVC，可在潮湿场所安装，亦可直埋或敷设在水泥中使用。
应用特点：电缆的铠装层强度高，比钢带铠装更轻、更易剥离，安装便利，可免桥架安装，降低成本。不局限于360度安装，不需要拉线盒。在拐角处易弯曲，减少管道的需求，具备普通管道所不具有的超强柔韧性，经工厂精心设计，在安装过程中有效避免导线损伤，亦可根据用户需要生产低烟无卤、耐火阻燃金属连锁铠装电缆，能达到阻燃ⅠA级、耐火Ⅰ级，符合GA306.1及GA306.2标准。
3. 产品使用要求：
适用于600V—35KV电压等级；适用于90℃下干燥或潮湿场所；可室内、室外安装，可垂直安装，也可托架或沿墙敷设，也可地下直埋安装；弯曲半径最小为7倍外径，也可360度弯曲；适用于民用、商业、工业、大型场馆、娱乐场所、矿井、地铁以及各类级别危险地区等场所。
4.产品型号及用途:
| 型号 | 名称 | 主要用途 |
| YJHLV8 (AC90) | 交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆 | 高柔韧性能的连锁铠装电缆可应用于非潮湿环境的明线或暗线敷设，并具备与管道敷设方式相同的性能，能承受一定的压力，能减少管道布线所带来的施工难度和人力成本。 |
| 注：各种阻燃电力电缆在原型号前加“ZR”;各种耐火电力电缆在原型号前加“NH”；各种低烟无卤、阻燃、耐火电缆在原型号前加“WZDN”；内衬及护套材料选用低烟无卤材料。 | ||
5. YJHLV8(AC90)铝合金电缆技术参数：
1) 电缆的型号、芯数及额定电压、标称截面:
| 型号 | 芯数 | 额定电压/标称截面 | ||
| 0.6/1KV |
8.7/10KV 8.7/15KV |
26/35KV | ||
| YJHLV8(AC90) | 3 | 10-400 | 25-500 | 50-500 |
| 3+1 | 16-400 | |||
| 3+2 | 16-400 | |||
| 4 | 10-400 | |||
| 4+1 | 16-400 | |||
a. 0.6/1KV 三芯交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆
|
导体 标称截面 |
导体 直径 |
绝缘 厚度 |
电缆 近似外径 |
电缆 近似重量 |
绝缘电阻 |
20℃时导体 直流电阻D.C |
电缆载流量 |
| 在空气中 | |||||||
| mm2 | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A |
| 3×10 | 3.80 | 0.7 | 17.8 | 299 | 0.523 | 3.08 | 69 |
| 3×16 | 4.80 | 0.7 | 21.5 | 366 | 0.431 | 1.91 | 87 |
| 3×25 | 6.00 | 0.9 | 24.8 | 421 | 0.444 | 1.20 | 106 |
| 3×35 | 7.00 | 0.9 | 27.2 | 489 | 0.379 | 0.868 | 130 |
| 3×50 | 8.40 | 1.0 | 30.4 | 716 | 0.355 | 0.641 | 167 |
| 3×70 | 10.00 | 1.1 | 35.3 | 877 | 0.335 | 0.443 | 196 |
| 3×95 | 11.60 | 1.1 | 38.7 | 1321 | 0.290 | 0.320 | 253 |
| 3×120 | 13.00 | 1.2 | 42.2 | 1542 | 0.282 | 0.253 | 273 |
| 3×150 | 14.60 | 1.4 | 47.5 | 1804 | 0.294 | 0.206 | 312 |
| 3×185 | 16.20 | 1.6 | 52.8 | 2103 | 0.303 | 0.164 | 350 |
| 3×240 | 18.40 | 1.7 | 58.1 | 2869 | 0.283 | 0.125 | 388 |
| 3×300 | 20.60 | 1.8 | 63.4 | 3389 | 0.263 | 0.100 | 427 |
| 3×400 | 23.80 | 2.0 | 68.7 | 4147 | 0.243 | 0.0778 | 466 |
b. 0.6/1KV （3+1）芯交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆
|
导体 标称截面 |
导体 直径 |
绝缘 厚度 |
电缆 近似外径 |
电缆 近似重量 |
绝缘电阻 |
20℃时导体 直流电阻 |
电缆载流量 |
| 在空气中 | |||||||
| mm2 | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A |
| 3×16+1×10 | 4.80 | 0.7 | 22.0 | 386 | 0.431 | 1.91 | 74 |
| 3×25+1×16 | 6.00 | 0.9 | 23.7 | 479 | 0.444 | 1.20 | 94 |
| 3×35+1×16 | 7.00 | 0.9 | 26.0 | 589 | 0.379 | 0.868 | 125 |
| 3×50+1×25 | 8.40 | 1.0 | 28.9 | 857 | 0.355 | 0.641 | 151 |
| 3×70+1×35 | 10.00 | 1.1 | 32.6 | 993 | 0.335 | 0.443 | 196 |
| 3×95+1×50 | 11.60 | 1.1 | 40.1 | 1507 | 0.290 | 0.320 | 249 |
| 3×120+1×70 | 13.00 | 1.2 | 43.2 | 1778 | 0.282 | 0.253 | 302 |
| 3×150+1×70 | 14.60 | 1.4 | 45.8 | 2054 | 0.294 | 0.206 | 349 |
| 3×185+1×95 | 16.20 | 1.6 | 51.1 | 2477 | 0.303 | 0.164 | 386 |
| 3×240+1×120 | 18.40 | 1.7 | 56.9 | 3311 | 0.283 | 0.125 | 415 |
| 3×300+1×150 | 20.60 | 1.8 | 62.8 | 3913 | 0.263 | 0.100 | 461 |
| 3×400+1×185 | 23.80 | 2.0 | 67.8 | 4763 | 0.243 | 0.0778 | 501 |
c. 0.6/1KV （3+2）芯交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆
|
导体 标称截面 |
导体 直径 |
绝缘 厚度 |
电缆 近似外径 |
电缆 近似重量 |
绝缘电阻 |
20℃时导体 直流电阻 |
电缆载流量 |
| 在空气中 | |||||||
| mm2 | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A |
| 3×16+2×10 | 4.80 | 0.7 | 23.1 | 404 | 0.431 | 1.91 | 74 |
| 3×25+2×16 | 6.00 | 0.9 | 26.6 | 572 | 0.444 | 1.20 | 94 |
| 3×35+2×16 | 7.00 | 0.9 | 28.4 | 677 | 0.379 | 0.868 | 125 |
| 3×50+2×25 | 8.40 | 1.0 | 31.6 | 916 | 0.355 | 0.641 | 134 |
| 3×70+2×35 | 10.00 | 1.1 | 35.6 | 1219 | 0.335 | 0.443 | 163 |
| 3×95+2×50 | 11.60 | 1.1 | 40.2 | 1585 | 0.290 | 0.320 | 195 |
| 3×120+2×70 | 13.00 | 1.2 | 45.0 | 1995 | 0.282 | 0.253 | 224 |
| 3×150+2×70 | 14.60 | 1.4 | 49.4 | 2330 | 0.294 | 0.206 | 252 |
| 3×185+2×95 | 16.20 | 1.6 | 53.4 | 2902 | 0.303 | 0.164 | 287 |
| 3×240+2×120 | 18.40 | 1.7 | 59.2 | 3628 | 0.283 | 0.125 | 345 |
| 3×300+2×150 | 20.60 | 1.8 | 61.8 | 4392 | 0.263 | 0.100 | 415 |
| 3×400+2×185 | 23.80 | 2.0 | 76.8 | 5883 | 0.243 | 0.0778 | 478 |
d. 0.6/1KV 四芯交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆
|
导体 标称截面 |
导体 直径 |
绝缘 厚度 |
电缆 近似外径 |
电缆 近似重量 |
绝缘电阻 |
20℃时导体 直流电阻 |
电缆载流量 |
| 在空气中 | |||||||
| mm2 | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A |
| 4×10 | 3.80 | 0.7 | 20.2 | 368 | 0.523 | 3.08 | 67 |
| 4×16 | 4.80 | 0.7 | 22.1 | 433 | 0.431 | 1.91 | 74 |
| 4×25 | 6.00 | 0.9 | 24.0 | 520 | 0.444 | 1.20 | 94 |
| 4×35 | 7.00 | 0.9 | 26.4 | 621 | 0.379 | 0.868 | 125 |
| 4×50 | 8.40 | 1.0 | 30.3 | 905 | 0.355 | 0.641 | 151 |
| 4×70 | 10.00 | 1.1 | 34.2 | 1121 | 0.335 | 0.443 | 196 |
| 4×95 | 11.60 | 1.1 | 41.0 | 1688 | 0.290 | 0.320 | 249 |
| 4×120 | 13.00 | 1.2 | 44.8 | 1977 | 0.282 | 0.253 | 302 |
| 4×150 | 14.60 | 1.4 | 50.0 | 2341 | 0.294 | 0.206 | 349 |
| 4×185 | 16.20 | 1.6 | 54.6 | 2739 | 0.303 | 0.164 | 386 |
| 4×240 | 18.40 | 1.7 | 60.2 | 3733 | 0.283 | 0.125 | 415 |
| 4×300 | 20.60 | 1.8 | 65.3 | 4426 | 0.263 | 0.100 | 461 |
| 4×400 | 23.80 | 2.0 | 71.7 | 5433 | 0.243 | 0.0778 | 501 |
e. 0.6/1KV （4+1）芯交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆
|
导体 标称截面 |
导体 直径 |
绝缘 厚度 |
电缆 近似外径 |
电缆 近似重量 |
绝缘电阻 |
20℃时导体 直流电阻 |
电缆载流量 |
| 在空气中 | |||||||
| mm2 | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A |
| 4×16+1×10 | 4.80 | 0.7 | 21.3 | 468 | 0.431 | 1.91 | 74 |
| 4×25+1×16 | 6.00 | 0.9 | 24.8 | 587 | 0.444 | 1.20 | 98 |
| 4×35+1×16 | 7.00 | 0.9 | 28.4 | 723 | 0.379 | 0.868 | 125 |
| 4×50+1×25 | 8.40 | 1.0 | 31.7 | 1021 | 0.355 | 0.641 | 160 |
| 4×70+1×35 | 10.00 | 1.1 | 37.2 | 1289 | 0.335 | 0.443 | 188 |
| 4×95+1×50 | 11.60 | 1.1 | 44.6 | 1889 | 0.290 | 0.320 | 238 |
| 4×120+1×70 | 13.00 | 1.2 | 47.7 | 2214 | 0.282 | 0.253 | 289 |
| 4×150+1×70 | 14.60 | 1.4 | 50.0 | 2567 | 0.294 | 0.206 | 333 |
| 4×185+1×95 | 16.20 | 1.6 | 55.4 | 4002 | 0.303 | 0.164 | 369 |
| 4×240+1×120 | 18.40 | 1.7 | 62.9 | 4158 | 0.283 | 0.125 | 425 |
| 4×300+1×150 | 20.60 | 1.8 | 67.1 | 4942 | 0.263 | 0.100 | 471 |
| 4×400+1×185 | 23.80 | 2.0 | 74.1 | 6018 | 0.243 | 0.0778 | 539 |
